 Заголовок сообщения: Антенна RA3LE 10 элементов
СообщениеДобавлено: 03 сен 2013 02:01
Не в сети
Аватара пользователя

Зарегистрирован: 07 июл 2010 14:06
Сообщения: 337
Откуда: KO34RC17eg
Цитата:
По просьбе минских радиолюбителей Валерий Иванович RA3LE рассчитал широкополосную 10эл антенну на 144МГц.Элементы выполнены -трубка 10мм.

Георгий Ульянович спасибо за антенну. А вибратор какой - разрезной или петлевой

_________________
Радио-Волна:
http://radio-wave.ru/


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 03 сен 2013 03:28
Не в сети
Аватара пользователя

Зарегистрирован: 25 ноя 2011 16:22
Сообщения: 102
Разрезной


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 03 сен 2013 08:04
Не в сети
Аватара пользователя

Зарегистрирован: 26 ноя 2011 16:15
Сообщения: 386
Откуда: KO33GH
Размеры антенны в студию!

_________________
ex EW2AAK Stanislau


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 03 сен 2013 08:19
Не в сети
Аватара пользователя

Зарегистрирован: 03 сен 2013 08:15
Сообщения: 31
Вот вам размеры.


Вложения:
LE2E00S5.doc [124 КБ]
Скачиваний: 2087
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 04 сен 2013 03:28
Не в сети
Аватара пользователя

Зарегистрирован: 25 ноя 2011 16:22
Сообщения: 102
Сергей ты же опытный человек в этом деле.На всякий случай напоминаю "малиновский+93см" :-)


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 06 сен 2013 11:44
Не в сети
Аватара пользователя

Зарегистрирован: 07 июл 2010 14:06
Сообщения: 337
Откуда: KO34RC17eg
Cегодня сделал эту антенну, полученные результаты соответствуют расчету.
Антенна сделана с применением сантехнических клипс. Диаметр бума 32 мм.

_________________
Радио-Волна:
http://radio-wave.ru/


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 07:12
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
Всем привет!

Вместо эпиграфа:
Все началось с того что EW1MU захотел сделать новые антенны из
10мм люминивых трубок. Но так как почти все антенны RA3LE по
диаметрам элементов отличались от имеющегося в наличии
материала попросили уважаемого аксакала EU1AB попросить
другого очень уважаемого аксакала RA3LE пересчитать данную антенну
под 10мм трубки для не менее уважаемого EW1MU.
тут как говориться и сказке начало....

и вот пару дней назад команда в состава EW1MU (идея и реализация) и EW1GR (поиск материала, поддержка и советы по художественной обработке напильником) озадачилась постройкой антенны указанной выше.
Очень хотелось любви и нежности.... тьфу... блин... точности и аккуратности особенно насмотревшись буржуйских программ про отливку любых детальков из акрила.
Изучение местного рынка как обычно не утешительны: или нет или по 200 литров, но если копнуть глубже и договориться лично то отольют и из 200л бочки нужные пару килограмм.
Вложение:
Комментарий к файлу: Шаблон по которому изготавливался макет крепления
1_IMG410.jpg [ 75.58 КБ | Просмотров: 19377 ]

Все началось с этой маленькой конструкции по которой изготавливался шаблон для будущей детальки. По ходу событий претерпевала некоторые изменения и доработки. Были испробованы различные варианты материалов для изготовления шаблона.
Вложение:
Комментарий к файлу: результат
2_IMG416.jpg [ 91.72 КБ | Просмотров: 21123 ]

Для шаблонов использовался и пластилин и китайский термоклей... еще немного и начали бы резать отечественное мыло но после перекура решено было оставить то что получилось.

Вложение:
Комментарий к файлу: процесс заливки
3_IMG394.jpg [ 88.25 КБ | Просмотров: 19383 ]

Выбрана подабающая посудина и две заготовки подвешены для заливки формовочным силиконом

Вложение:
Комментарий к файлу: ГЛАВНОЕ- ТЩАТЕЛЬНОЕ ПЕРЕМЕШИВАНИЕ
4_IMG393.jpg [ 119.48 КБ | Просмотров: 19375 ]

формовочный силикон смесь из двух компонентов, самого силикона и катализатора. Смешиваем, перемешиваем и заливаем подготовленные макеты. Внешний вид сметаноподобный :)

Вложение:
5_IMG399.jpg [ 91.73 КБ | Просмотров: 21101 ]

Время застывания силикона около 24 часов, т.к. заливалось в пятницу то дальнейшие действия проводили в понедельник. Разрезали силикон, вынули макеты и приступили ко второй части - отливке креплений

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Последний раз редактировалось EW1GR 11 сен 2013 06:47, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 07:37
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
Скоро сказка сказывается, да не скоро силикон схватывается ;) (с) антенностороительная мудрость

Детальки вытащены, форма проверена... попутно посетили местную аптеку и приобрели пару шприцов для точного отмеривания кол-ва смолы и отвердителя. Смешивается в составе 1:1 .

Вложение:
7_IMG404.jpg [ 93.53 КБ | Просмотров: 21081 ]


Вложение:
8_IMG404.jpg [ 87.8 КБ | Просмотров: 19371 ]


Время "жизни" (текучести) полученной смолы около 5 минут, поэтому минуту-полторы на перемешивание и быстренькую заливку в форму

Вложение:
9_IMG404.jpg [ 82.49 КБ | Просмотров: 21085 ]

Вложение:
10_IMG404.jpg [ 78.03 КБ | Просмотров: 19362 ]


Остатки смолы использовались как контроль полимеризации - смесь нагревается и становиться из янтарной в белый


Вложения:
11_IMG404.jpg [ 84.18 КБ | Просмотров: 21084 ]

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 08:05
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
продолжение.....
Пластик застыл.... время застывания пластика 15 минут

Вложение:
12_IMG417.jpg [ 72.21 КБ | Просмотров: 19373 ]


вынимаем болванку
Вложение:
13_IMG417.jpg [ 75.57 КБ | Просмотров: 19373 ]


нежно раздвигаем..... раздвигаем...

Вложение:
14_IMG417.jpg [ 62.5 КБ | Просмотров: 21078 ]



вынимаем :)

Вложение:
15_IMG417.jpg [ 57.56 КБ | Просмотров: 23195 ]


ну и как положено.... после сборки чуток обработать напильником и ГОТОВО!

ЗЫ. Эта деталь для крепления директоров к квадратному буму 25х25мм.
Сверлится отверстие куда и вставляется элемент антенны

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 12:53
Не в сети
Аватара пользователя

Зарегистрирован: 07 июл 2010 14:06
Сообщения: 337
Откуда: KO34RC17eg
Так вроде и ничего получается.
Только фото темные.

_________________
Радио-Волна:
http://radio-wave.ru/


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 13:09
Супер технология. :co_ol: Я прям как Дискавери или 24 Техно посмотрел, только в Беларусских реалиях. Фото отчет и статья очень даже понравились. Выражаю господа, вам свое почтение. Надеюсь, что статья и фото по дальнейшему изготовлению антенны, имеет место быть. И на закуску, думаю будет интересно узнать марки силикона и компаунда для заливки.
:ya_hoo_oo: :ya_hoo_oo: :ya_hoo_oo: :co_ol: :co_ol: :co_ol: :co_ol:


Вернуться к началу

Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 13:18
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
Силикон - Super Mold 720
пластик - EASYFlo 95

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 13:52
Не в сети
Аватара пользователя

Зарегистрирован: 12 ноя 2011 14:02
Сообщения: 623
Откуда: KO13WQ
Шикарно:) а сколько силикон указанный и компаунд стоит?? и доступен ли он в продаже?:)

_________________
ЕW4RF 73:)


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 13:59
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
все удовольствие в виде 2 кг силикона и 2 кг пластика обошлось в 800 тыщ местных рублей + долго уговорить отлить в мелкую посуду. Для желающих поэкспериментировать можно порекомендовать изучение сайтов по домашнему мыловарению, там используется похожий силикон для форм.

объем отливаемой выше детальки примерно 20мл.

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 10 сен 2013 14:11
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
Вложение:
16_IMG417.jpg [ 112.62 КБ | Просмотров: 21476 ]


К концу рабочего дня готовы все крепления директоров и рефлекторов для двух антенн

PS продолжение следует

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 11 сен 2013 06:46
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
Вложение:
0_IMG_0005.JPG [ 809.81 КБ | Просмотров: 19857 ]

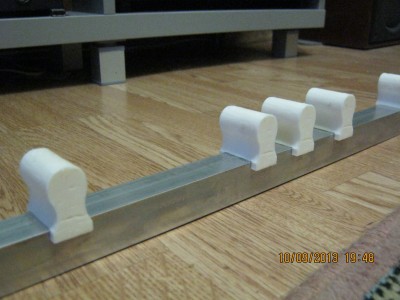

примерка изоляторов\креплений на бум. Точно расчитанное и скопированое не нуждается в дополнительной подгонке по месту. Люфт боковой отсутствует. Все получилось точно и красиво
Вложение:
2_IMG_0005.JPG [ 725.38 КБ | Просмотров: 19840 ]


Вложение:
1_IMG_0005.JPG [ 935.16 КБ | Просмотров: 19847 ]

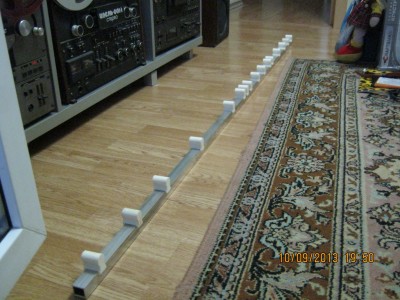

примерный вид будущей конструкции

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 11 сен 2013 13:44
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
EW4RF писал(а):
И снова глупый вопрос:) сколько материала(силикона и тд) пошло на изделия(количество)???
просто интересно:)


изолятор 20мл * 18шт = 360мл плюс 20 размазанных по стаканчику и "уши" технологические для заливки
силиконовая форма около 800гр

опережая вопросы:
да - можно сделать под любой размер
нет, на морозе не лопнет и на солнце и ультрафиолете не потечет
да - можно нарезать резьбу
нет красить не обязательно
да, чуточку эластичность сохраняется (как раз чтобы зажать элемент антенны)
нет, других размеров пока не делали
:bra_vo:

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 11 сен 2013 19:10
Не в сети
Аватара пользователя

Зарегистрирован: 09 ноя 2009 17:34
Сообщения: 1449
Откуда: KO13WP
Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше :-) ). Или я чё то упустил? (Мазохизм не приветствуется!)

_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 11 сен 2013 20:01
Не в сети
Аватара пользователя

Зарегистрирован: 04 май 2009 05:48
Сообщения: 673
Да чего-то дороговато получается. А ещё вопрос: так всего материала за 800 тыщ. на сколько штук таких креплений хватит(хватило)? За 87$ можно купить 3 фирменных волновых канала на 2-ку на Allegro со всеми креплениями элементами и бумами, только собрать. Если брать компоненты тут, то будет дешевле на 200 тыс. http://formodel.by/silikoni/silikon_dlj ... ries_(2_kg).html и http://minsk.tomas.by/p/174071-zhidkaya ... o-60-i-95/


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 03:13
Не в сети
Аватара пользователя

Зарегистрирован: 25 ноя 2011 16:22
Сообщения: 102
ew4vxc писал(а):
Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше :-) ). Или я чё то упустил? (Мазохизм не приветствуется!)




Это в том случае,если добрый человек подарит материал.В Минске на ' на поле чудес' цены ещё те :-(


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 04:19
Не в сети
Аватара пользователя

Зарегистрирован: 07 июл 2010 14:06
Сообщения: 337
Откуда: KO34RC17eg
Можно купить и готовые антенны, можно купить и готовые изоляторы, можно купить антенны для телевидения и переделать на наши диапазоны - но главное надо что-то делать. Идет отработка технологии. Нашелся такой материал за 800 тыс. изготавливается из него будет дешевле, будет делаться из него. Много есть материалов , но материал должен быть радиопрозрачный.
Антенна еще не сделана. Принимаются все предложения по материалам. Может кто-то предложит что-то свое, которое может кардинально изменить конструкцию изолятора.
На очереди конструкция крепления вибратора.
Предложения принимаются.

_________________
Радио-Волна:
http://radio-wave.ru/


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 07:54
Не в сети
Аватара пользователя

Зарегистрирован: 27 дек 2010 14:51
Сообщения: 302
ew4vxc писал(а):
Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше :-) ). Или я чё то упустил? (Мазохизм не приветствуется!)


ФТОРОПЛАСТ Плотность, кг/м3 2100-2200 или ≈2,15 г/см3
для изготовления показанного выше изолятора нужен пруток 40мм диаметром и при высоте изолятора 35мм масса цилиндра с размерами не допускающая ошибку трезвого фрезеровщика составит
Вложение:
z-math__formula_for_cyl-volume-rh.png [ 533 байт | Просмотров: 20719 ]
*плотность

≈ 93,2376 гр , если болванку взять чуток большего размера хотябы на 5 мм то вес заготовки получится : ≈ 136,783гр соответсвенно общая масса 10-ти заготовок "с запасом" составит 1367,83г, при стоимости около 100 000- 150 000 рублей за кило получим 511 000 (на 3 комплекта) +100$ фрезеровшику или 156 баксов всего лишь за 3 комплекта.


eu4wnc писал(а):
Да чего-то дороговато получается. А ещё вопрос: так всего материала за 800 тыщ. на сколько штук таких креплений хватит(хватило)? За 87$ можно купить 3 фирменных волновых канала на 2-ку на Allegro со всеми креплениями элементами и бумами, только собрать. Если брать компоненты тут, то будет дешевле на 200 тыс. http://formodel.by/silikoni/silikon_dlj ... ries_(2_kg).html и http://minsk.tomas.by/p/174071-zhidkaya ... o-60-i-95/


Господа, на компьютере есть замечательная программка - калькулятор. Все расчетные данные для сложнейших умножений и вычитаний указаны в сообщениях... но если лень считать, а сумма в 800 тысяч вызывает панику....
объем отлитой детали 20мл, исходя из плотности пластика 1.05 гр на куб см (чуточку больше чем вода) из 2 кг платика получится 100 (сто) изоляторов и в настоящее время себестоимость отдельно взятого изолятора 800000/100=8000 белорусских рублей со всеми отходами, отработкой технологии и прочим форс-мажором получилось в реальности около 11 000 за штучку (получается около 70 шт).
После отливки в качестве бонуса остается силиконовая форма и следующие 100 шт обойдутся в 2-3-4 тысячи :) а то и дешевле.
Если покупать там где указано то будет .... достаточно прочитать до конца :
ФАСОВКА:7 кг (компонент А+В) 150.000 / 1 кг
всего лишь миллион. в каком месте дешевле?
кстати, ссылочкой на антенны по 87 за три штуки не поделитесь? Они не хуже по параметрам с указанной выше антенной RA3LE ?

и еще.... считаю что сделать хорошую вещь для себя и товарищей по хобби .... вобщем лучше есть торт с друзьями чем говно одному.

_________________
-=Александр=-
− − · · ·   · · · − −   − − · · − −


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 09:01
Не в сети
Аватара пользователя

Зарегистрирован: 12 ноя 2011 14:02
Сообщения: 623
Откуда: KO13WQ
Народ ХВАТИТ ФУДИТЬ!!! никто не тянет ВАС за уши делать именно так!:)
Каждый делает так как ему захочется: покупает антенны, точит на заводе и тд...
Топикстартер предоставил технологию изготовления с описанием...за что ему ОГРОМНОЕ спасибо:)

_________________
ЕW4RF 73:)


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 09:35
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 03 май 2009 05:51
Сообщения: 792
Откуда: KO13VQ
EW1CD писал(а):
Можно купить и готовые антенны, можно купить и готовые изоляторы, можно купить антенны для телевидения и переделать на наши диапазоны - но главное надо что-то делать.

Поддерживаю на все 100%, нужно отрабатывать любые варианты изготовления на практике, тогда станет понятно какой путь лучший.
P.S. С интересом читаю данную тему, просьба продолжать с картинками :a_g_a:

_________________
EU4AG


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Антенна RA3LE 10 элементов
СообщениеДобавлено: 12 сен 2013 14:41
Не в сети
Site Admin

Зарегистрирован: 31 окт 2011 13:08
Сообщения: 959
Откуда: Lida,KO23pv
Seldom писал(а):
считаю что сделать хорошую вещь для себя и товарищей по хобби .... вобщем лучше есть торт с друзьями чем говно одному.

Полностью поддерживаю вашу идею сделать себе, друзьям и просто коллегам по хобби хорошую и надежную конструкцию;чтобы не набивать шишек ,а работать эффективно в эфире.
А то некоторые только и знают хэндики с репиторами и писать на форумах не всегда в тему.
Сам тоже имел проблему с креплением элементов к буму.Искал текстолит на площадки, потом пришлось для получения необходимой толщины соединять по 2 площадки.
А еще делать U-болты...Короче отказался от этой идеи.За основу взял идею крепления Георгия Ульяновича EU1AB и делаю крепление из полиамида.
А коллегам пожелаю успехов в реализации своих замыслов.
73, Казимир


Вложения:
элементов к буму.JPG
элементов к буму.JPG [ 128.15 КБ | Просмотров: 19324 ]
Вернуться к началу
 Профиль
Ответить с цитатой
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 128 ]  На страницу 1, 2, 3, 4, 5, 6  След.

Часовой пояс: UTC


Кто сейчас на конференции

Сейчас этот форум просматривают: eu1mev и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group

Русская поддержка phpBB
